Описание Раздвижная система Новатор 95 D с доводчиком

Раздвижная система Новатор 95 D с доводчиком

Применяется система Новатор-95 для монтажа раздвижных межкомнатных дверей дверей и перегородок. Максимальный вес дверного полотна 100 кг. Длина профиля 2000 мм. Рекомендуется использовать двери толщиной от 18 до 40 мм.

Доводчик - это специальный механизм для плавного закрывания дверей и дополнительной фиксации в закрытом положении. Система фиксации работает только в одну сторону. Монтаж производится на верхней части двери. Работа обеспечивается при помощи специального адаптера, который спрятан в верхнюю направляющую. Когда двери закрываются, происходит нажатие адаптера на рычаг доводчика, после чего срабатывает встроенная пружина и начинается движение двери под воздействием доводчика. Когда дверное полотно закрылось и зафиксировалось, происходит остановка поршня демпфера.

Гарантия на раздвижные системы с доводчиком 1 год.

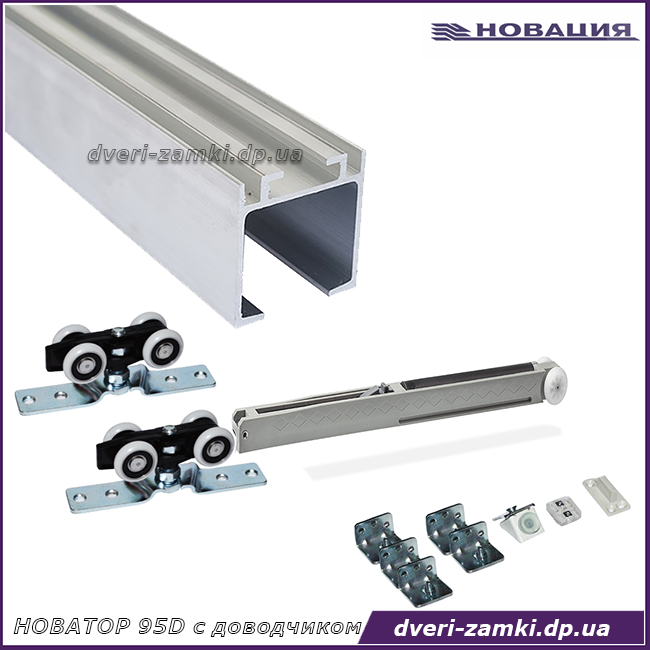

Комплект поставки:
  1. Верхний профиль 1 шт
  2. Нижний профиль 1 шт
  3. Доводчик 1 шт
  4. Роликовая каретка 2 шт
  5. Стопор 2 шт
  6. Флажок Т-образный 1 шт
  7. Комплект крепления профиля
Техническое описание:
  • Длина верхнего профиля - 2000 мм
  • Длина нижнего профиля - 1000 мм
  • Размер профиля - 33x33.4 мм
  • Толщина стенки профиля - 1.2 мм
  • Материал профиля - алюминий
  • Материал колес - полиамид РА6

Для монтажа раздвижных межкомнатных дверей Вам понадобится дверное полотно, комплект Новатор-95D и установленная дверная коробка. Необходимая длина верхнего профиля равна ширине дверного полотна умноженная на два. Например: для дверей шириной 800 мм необходим профиль длинной 1,6 м. В комплект поставки входит профиль 2 м, можно обрезать лишнее.

Как высчитать расстояние от пола до верха профиля: высота двери + 52 мм.

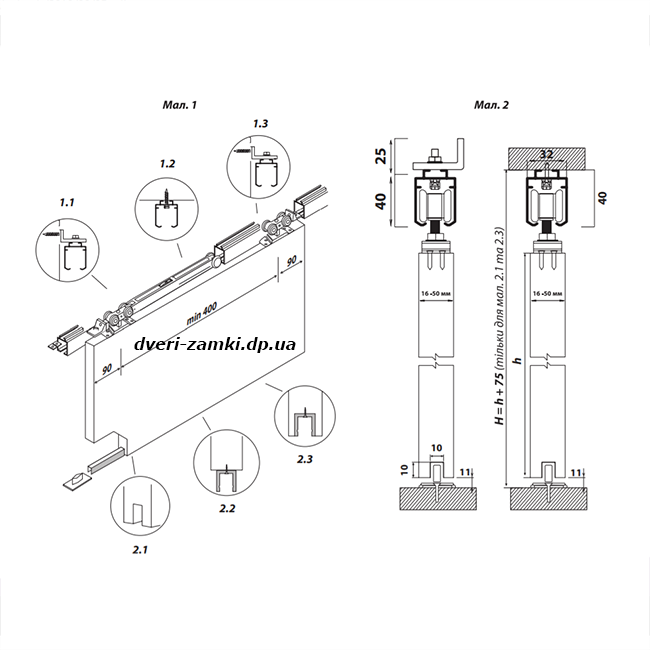

Монтаж раздвижной системы Новатор 95D:

  • Прикрутите уголки для крепления к профилю болтами с круглой головкой. Гайка должна быть сверху;
  • Верхний профиль монтируется над дверным проемом к стене в горизонтальном положении, при помощи монтажных уголков;
  • Прикрутите планки роликовых кареток к верхнему торцу дверного полотна. Центр роликовой каретки смещается на 100 мм от края дверей;
  • Прикрутите нижний направляющий профиль к нижнему торцу дверей;
  • В верхний профиль завидите стопора и роликовые каретки. Зафиксируйте стопора по краям профиля отверткой;
  • Поставьте дверное полотно планками роликовых кареток на болты. Гайки полностью не закручивайте, болтами отрегулируйте вертикальное расположение дверного полотна. Закрутите гайки;
  • Закройте двери. Вставьте нижний Т-образный элемент в паз нижнего профиля с той стороны, куда будут открываться двери. Дверное полотно должно быть в вертикальном положении.Сделайте отметку положения нижнего направляющего элемента на полу. Отведите в сторону двери и закрепите нижний пластиковый элемент;
  • Закройте двери и переместите первый стопор, который фиксирует двери в закрытом положении и закрутите его отверткой. Зафиксируйте другой стопор;
  • Необходимо очистить внутреннюю часть верхнего профиля от загрязнений.



Полиамид РА6 с успехом заменяет цветные металлы и сплавы, например, ЦАМ. Устойчив к химическому воздействию, обладает хорошими механическими и диэлектрическими свойствами, износостойкостью, может работать без смазки в узлах трения, хорошо обрабатывается фрезерованием, точением, сверлением, шлифованием. Сертифицирован на контакт с пищевыми продуктами
