Призначення та загальні характеристики.
Доводчики дверей призначені для зачинення дверей, встановлюються на ліві та праві двері, що відкриваються як всередину так і назовні. Доводчик можна встановлювати як на вхідні двері, так і на внутрішні, житлове або громадське користування. У всіх відомих виробників зазначений ресурс служби доводчика дверей, цією характеристикою визначається довговічність виробу.
90% всіх доводчиків, представлених у каталозі нашого сайту, мають ресурс 500 000 циклів відчинення/зачинення дверей. За стандартної експлуатації цього ресурсу вистачить на 5-7 років служби. Для приміщень зі збільшеною прохідністю рекомендується використовувати доводчики з ресурсом 1 000 000 циклів.
Стандартний комплект постачання:
- Доводчик;
- Тяга (важіль доводчика);
- Комплект кріплення (найчастіше саморізи, іноді і гвинти та саморізи);
- Шаблони для встановлення;
- Інструкція з встановлення та експлуатації;
- Коробка.
Загальний вигляд:
Вибір способу встановлення доводчика.
Виберіть модель доводчика для дверей залежно від ширини і маси дверного полотна. У разі експлуатації доводчика в нестандартних умовах (високі вітрові навантаження, особливі способи встановлення та ін.) слід застосовувати доводчик вищого класу. Виберіть спосіб встановлення доводчика:
- - Встановлення на дверне полотно
- - Установка на дверну коробку
- - Паралельна установка. У цьому випадку корпус доводчика кріпиться на дверному полотні, штанга кріпиться до дверної коробки за допомогою пластини паралельної установки (до комплекту не входить).
Залежно від способу встановлення та розташування петель виберіть шаблон.
Інструкція щодо встановлення доводчиків на дверне полотно.
Розмістіть шаблон на дверному полотні (з боку петель). Поєднайте краї шаблону з краями дверного полотна та прикріпіть його. Використовуючи шаблон, просвердліть отвори для встановлення доводчика:
- 4 шт – на дверному полотні, для кріплення корпусу доводчика;
- 2 шт – на дверній коробці, для пластини кріплення штанги доводчика.

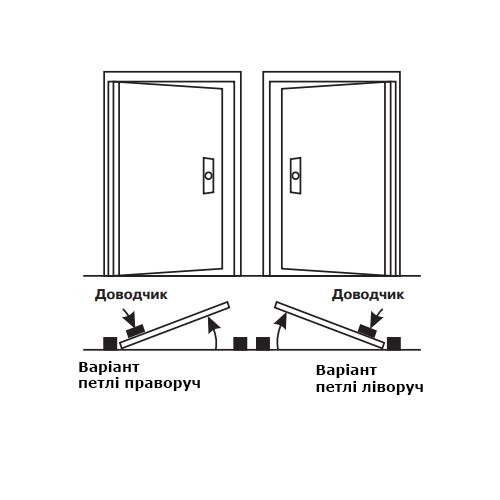

Спосіб встановлення доводчика на дверне полотно, петлі праворуч.
Спосіб встановлення доводчика на дверне полотно, петлі зліва.
Послідовність установки.
1. Встановіть корпус доводчика на дверне полотно відповідно до просвердлених отворів, закріпіть його гвинтами (саморізами) з комплекту кріплення.
2. Роз'єднайте важіль та штангу доводчика, потім закріпіть пластину кріплення штанги на дверній коробці.
3. За допомогою спеціального гвинта з комплекту закріпіть важіль на валу доводчика.
4. Відрегулюйте довжину штанги м з'єднайте важіль та штангу доводчика. У закритому положенні дверей кут між штангою доводчика та дверним полотном повинен дорівнювати 90°. Увага! Щоб створити первинне зусилля, з'єднуйте важіль та штангу доводчика лише після того, як ви встановили корпус та закріпили штангу доводчика.
Інструкція щодо встановлення доводчиків на дверну коробку.
Спосіб встановлення доводчика на дверну коробку, петлі зліва.
Спосіб встановлення доводчика на дверну коробку, петлі праворуч.
Послідовність установки.
1. Встановіть корпус доводчика на дверній коробці відповідно до просвердлених отворів і закріпіть його гвинтами (саморізами) з комплекту кріплення.
2. Роз'єднайте важіль та штангу доводчика. За допомогою гвинта закріпіть важіль на валу доводчика, потім закріпіть пластину кріплення штанги на дверному полотні.
3. Відрегулюйте довжину штанги м з'єднайте важіль та штангу доводчика. У закритому положенні дверей кут між штангою доводчика та дверним полотном повинен дорівнювати 90°. Увага! Щоб створити первинне зусилля, з'єднуйте важіль та штангу доводчика лише після того, як ви встановили корпус та закріпили штангу доводчика.
Регулювання швидкості закриття дверей та остаточного дохлопу.
Можливі регулювання:
- Швидкість закриття. Регулювання швидкості закриття дверей здійснюється за допомогою гвинта регулювання S (1), що впливає на масляний потік.
- Швидкість остаточного дохлопу. Уповільнення руху дверей безпосередньо перед закриттям для повноцінного спрацьовування клямки замка. Регулювання швидкості остаточного дохлопа здійснюється за допомогою гвинта регулювання L (2), що впливає масляний потік.
