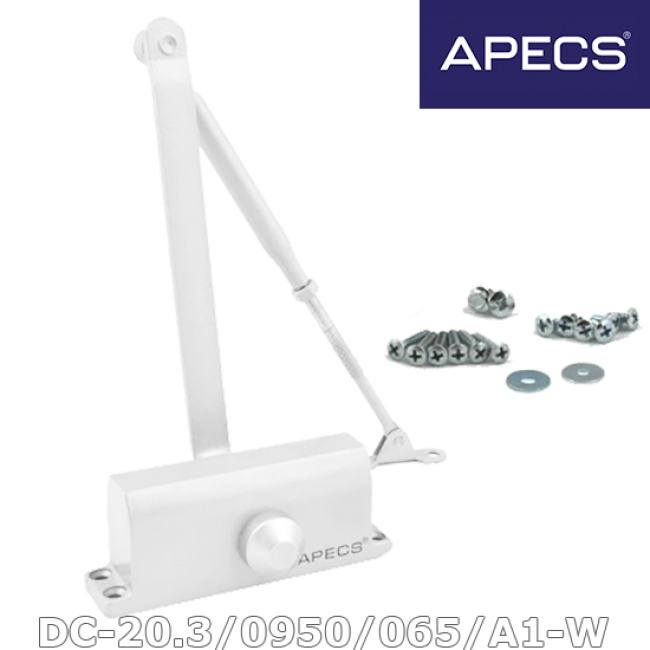

Дверний доводчик Apecs DC-20.3 / 0950/065-A1-W білий
Опис Дверний доводчик Apecs DC-20.3 / 0950/065-A1-W білий
Дверний доводчик Apecs DC-20.3 / 0950/065-A1-W білий.
Накладні доводчики верхнього розташування призначені для установки як на ліві, так і на праві двері офісних і житлових приміщень. Модель DC-20.3 для дверей шириною не більше 950 мм і веcом від 40 до 65 кг. В комплекті шаблон для установки доводчиків на дверне полотно або на дверну коробку. Температурний режим доводчиків цієї серії від -40 до + 40ºC. Гарантована якість його функціонування доводчика даної серії в перебігу 500 000 циклів.
Регулювання доводчика. Гвинт S (1) відповідає за регулювання швидкості зачинення дверей, гвинт L (2) - регулює остаточний дохлоп. Ви можете відрегулювати швидкість закриття дверей або швидкість остаточного дохлопа, повертаючи гвинти регулювання згідно з наступною схемою:
S (1) - гвинт регулювання швидкості зачинення дверей. Якщо Ви хочете збільшити швидкість зачинення дверей поверніть гвинт в напрямку «проти годинникової стрілки». Якщо Ви хочете зменшити швидкість закриття дверей, поверніть гвинт S (1) в напрямку «за годинниковою стрілкою»
L (2) - гвинт регулювання швидкості остаточного дохлопа. Якщо Ви хочете збільшити швидкість остаточного дохлопа поверніть гвинт в напрямку «проти годинникової стрілки». Якщо Ви хочете зменшити швидкість остаточного дохлопа, поверніть гвинт L (2) в напрямку «за годинниковою стрілкою»
Не намагайтеся повернути гвинти регулювання більш ніж на два оберти. Це може привести до виходу доводчика з ладу.
Комплект поставки:
- корпус доводчика
- важіль доводчика
- Комплект саморізів і гвинтів для кріплення
- Гвинт кріплення важеля доводчика
- паспорт вироби
- Шаблон для монтажу
Умови експлуатації. Не використовувати для чищення абразивні матеріали і розчинники. Рекомендується щороку в зимовий і літній період проводити регулювання гвинтів доводчика, що пов'язано зі зміною плинності масла в доводчики, в залежності від температури навколишнього середовища. Через деякий час після установки перевіряти затяжку саморізів і гвинтів.
Увага! При експлуатації не дозволяється провертати гвинт регулювання більш ніж на два оберти. Забороняється штовхати двері під час закривання (доводчик має функцію самозачинення). Не допускається самостійна розбирання корпусу - всередині потужна пружина.
У разі експлуатації доводчика в нестандартних умовах (високі вітрові навантаження, особливі способи установки і т.д) слід вибрати доводчик апекс більш високого класу.
Варіанти установки:
- Установка на дверну коробку
- Установка на дверне полотно
- Паралельна установка. У цьому випадку корпус доводчика кріпиться на дверному полотні, штанга кріпиться до дверної коробки за допомогою пластини паралельної установки (в комплект не входить)
Залежно від способу установки і розташування петель виберіть необхідний шаблон з комплекту. Додайте шаблон на дверному полотні з боку петель. Сумісності краю шаблону з краями дверного полотна і прикріпіть його. Використовуючи шаблон просвердлите отвори для установки доводчика: 4 шт на дверному полотні для кріплення корпусу доводчика і 2 шт на дверній коробці для пластини кріплення важеля доводчика.
Характеристики Дверний доводчик Apecs DC-20.3 / 0950/065-A1-W білий
Доводчик дверей | |
---|---|
Вес двери | 40-65 кг |
Габаритный размер | 146x35x57 мм |
Максимальная ширина двери | 950 мм |
Размер по крепежу | 132x19 мм |
Стандарт EN 1154 | EN3 |
Температурный режим | -40° до +40°С |
Цвет | белый |
Інформація про товар | |
DC-20.3/0950/065-A1-W | |
(Д x Ш x В) | 146.00мм x 35.00мм x 57.00мм |
