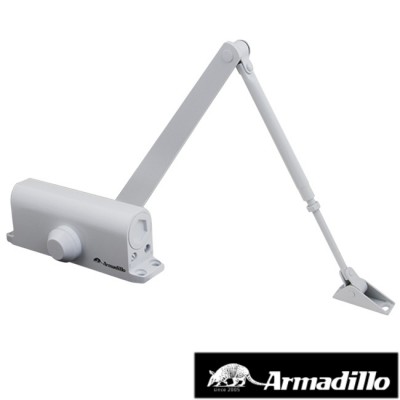

Доводчик дверей Armadillo LY-4 до 85 кг білий

Дверний доводчик Armadillo (Армаділло) модель LY4 морозостійкий. Колір доводчика білий. Рекомендований для встановлення на металопластикові та металеві двері масою від 60 до 85 кг, максимальна ширина дверного полотна – 1219 мм.

Технічні характеристики:

• Габаритні розміри: 184x41.5x66 мм
• Максимальна ширина дверей: 1219 мм.
• Максимальна вага дверного полотна: 85 кг
• Робоча температура: +45°C
• Робоча температура min: -40 °C
• Відстань між отворами для кріплення: 168x24 мм
• Вага: 1708 гр
• Може монтуватися на ліві та праві двері
• У комплекті кріплення та інструкція з встановлення.

Інструкція із встановлення:

• Визначте положення дверей використовуючи інструкцію та шаблон, які йдуть у комплекті;
• Виконайте розмітку отворів під шурупи на дверях та отворів на коробці дверей;
• Встановіть робочий важіль на доводчик;
• Прикріпіть доводчик до дверей регулювальними клапанами до дверних петлів;
• Прикріпіть черевик рукава робочого важеля до дверей;
• Відрегулюйте довжину рукава робочого важеля таким чином, щоб кут між важелем та коробкою дверей становив 90º. Для надійності осьового з'єднання використовуйте шайбу і болт, що додаються. Затягніть контргайку;
• Надягніть ковпачок на штифт внизу доводчика;
• Категорично забороняється закривати двері примусово, тому що в цьому випадку доводчик може бути виведений з ладу, а гарантійні зобов'язання буде припинено.

Регулювання доводчика:

• при регулюванні доводчика слід спочатку регулювати швидкість захлопування, а потім швидкість закривання;
• для збільшення швидкості захлопування поверніть гвинт "L" проти годинникової стрілки, для зниження - за годинниковою стрілкою;
• для регулювання швидкості закривання виконайте аналогічну операцію з гвинтом "S";
• регулювання швидкості закривання необхідно проводити точніше, ніж регулювання швидкості захлопування;
• при зміні температури навколишнього середовища необхідно проводити коригуюче регулювання доводчика для досягнення бажаного часу закривання.

УВАГА: Забороняється обертати регулювальні гвинти проти годинникової стрілки більш ніж на два повні обороти від заводської установки, оскільки це може призвести до випадання гвинта з корпусу, протікання рідини та поломки виробу. Не намагайтеся самостійно відкрити корпус доводчика – це небезпечно для життя і може зашкодити вашому здоров'ю.
