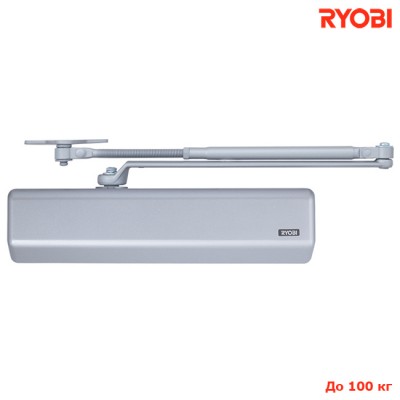

Доводчик дверей вагою до 100 кг Ryobi D-3550 SL сріблястий

Доводчик дверей вагою до 100 кг Ryobi D-3550 SL сріблястий (Японія) 2 000 000 циклів відкривання/закривання!!!!

Доводчик накладного типу установки серії 4550 для великогабаритних промислових дверей, які піддаються високим навантаженням. Доводчик укомплектований універсальною тягою для стандартного або паралельного встановлення. Довжина тяги регулюється під конкретні умови монтажу.

Регульоване зусилля до 100 кг згідно з EN 1154.

Технічні дані:

• Виробник - Ryobi
• Країна виробник - Японія
• Модель - D 3550
• Максимальна вага дверей – 100 кг
• Максимальна ширина дверей – 1250 мм.
• Сірий колір
• Габаритний розмір – 304x75x62 мм
• Робоча температура - від - 20 ° до + 45 ° C
• Розмір кріплення - 282x25 мм
• Клас EN/3/4/5/ (регулюється)
• Працездатність – 2 000 000 циклів

Комплект поставки:

• Доводчик
• Універсальна тяга (без фіксації)
• Кронштейн паралельної установки
• Комплект кріплення
• Декоративна кришка
• Шаблон для встановлення
• Упаковка
• Інструкція

Комплектація: дотягувач, декоративна кришка, комплект кріплення, тяга стандартна, кронштейн паралельної тяги.

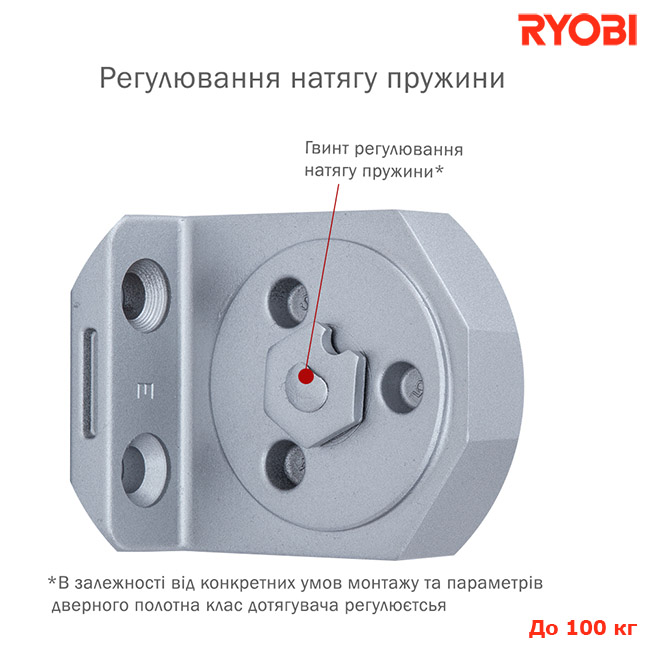

Регулювання класу дотягувача відбувається шляхом натягу внутрішньої пружини, без переміщення корпуса по полотну дверей, див. інструкцію.

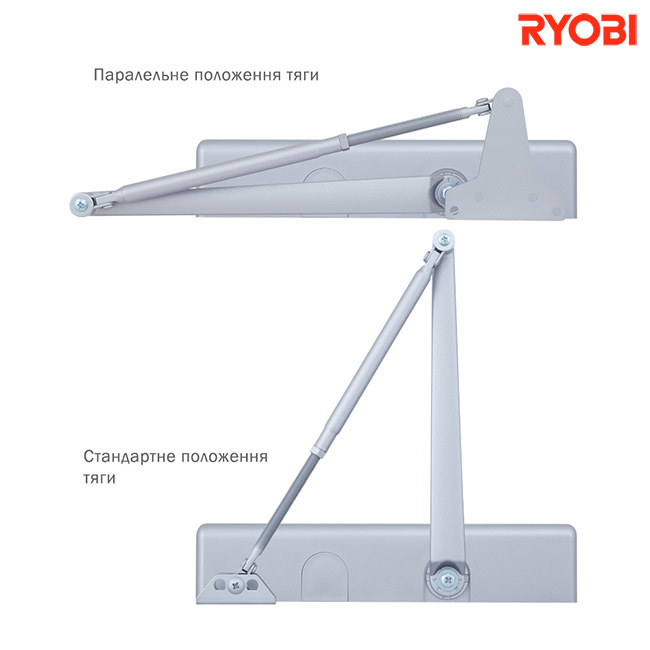

Стандартна тяга, т.з. «коліно», надає два варіанта встановлення дотягувача на дверях.
1.    Зі сторони відкривання дверей: корпус дотягувача встановлюється на дверну стулку, тяга – на дверну раму.
2.    Зі сторони закривання  дверей: корпус дотягувача встановлюється на дверну раму, тяга на стулку.

Кронштейн паралельної тяги додає ще один варіант встановлення дотягувача:
В разі неможливості встановлення корпусу дотягувача на дверну раму зі сторони закривання дверей (немає місця), кронштейн паралельної тяги, т. з. «трикутник» або «косинка», дозволяє встановити на цій стороні корпус дотягувача на дверне полотно, а тягу з цім кронштейном на раму. При цьому тяга прийме паралельне положення до площини дверей. Див. схему монтажа.

N.B.
При монтажі на дверній рамі з боку закривання, щоб уникнути самовільного розкручування гвинта кріплення тяги до корпусу дотягувача і, як наслідок, псування самої тяги, обов'язково використовувати гровер (є в комплекті поставки) і, рекомендовано, фіксатор різьблення.

При установці на дверях, розташованих зовні приміщень, дотягувач повинен перебувати під навісом, щоб уникнути попадання вологи (тяга дотягувача - сталева).

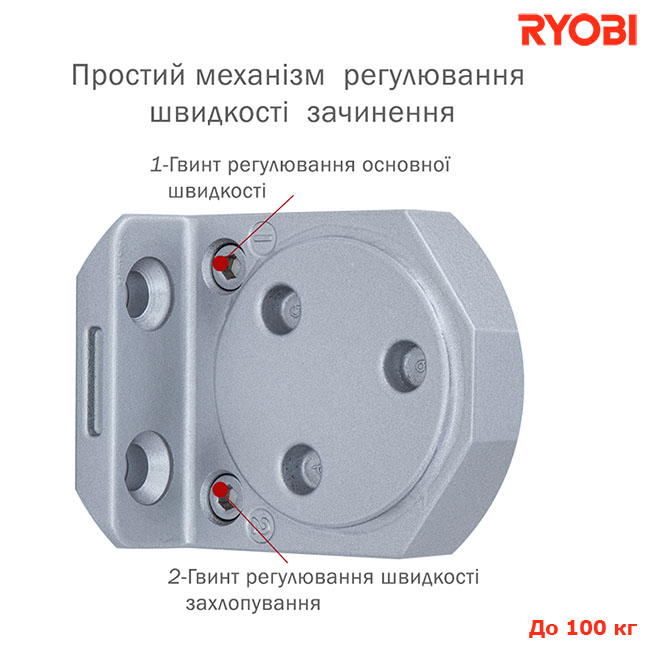

При виконанні регулювань клапанів швидкостей (існують на всіх моделях) дотягувачів , а також клапанів гальм відчинення та уповільнення зачинення (на тих моделях, де вони існують) уважно видстежувати ступінь відкручування (проти часової стрілки). Клапан не повинен бути викручений більше за площину корпуса дотягувача.
В протилежному випадку можливо підтікання рідини(мастила) із дотягувача під час його роботи і, як наслідок, завоздушення дотягувача. Це не може бути враховано як гарантійний випадок.
