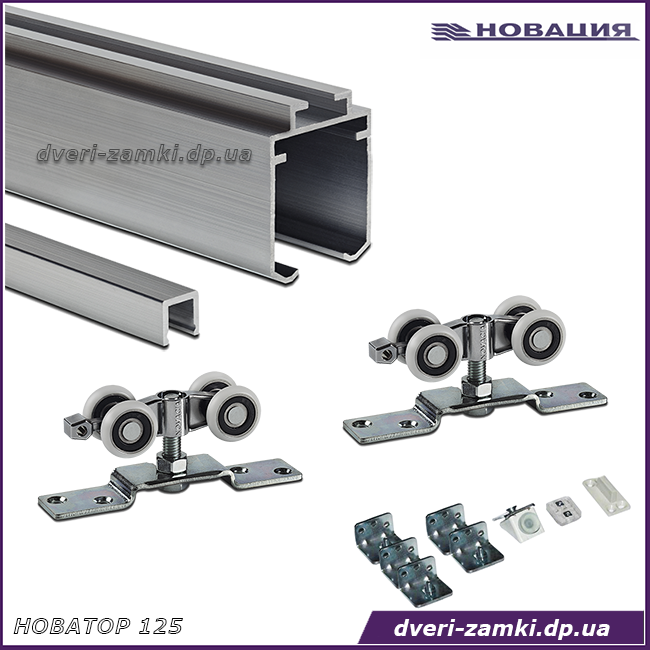

Раздвижная система Новатор 125

Раздвижная система Новатор 125 для дверей весом до 125 кг

Преимущества данной системы:

• Для дверей и перегородок
• Максимальный вес двери 125 кг
• Толстостенный алюминиевый профиль
• Долговечная работа благодаря металлическому телу каретки
• Тихую работу обеспечивают шариковые подшипники

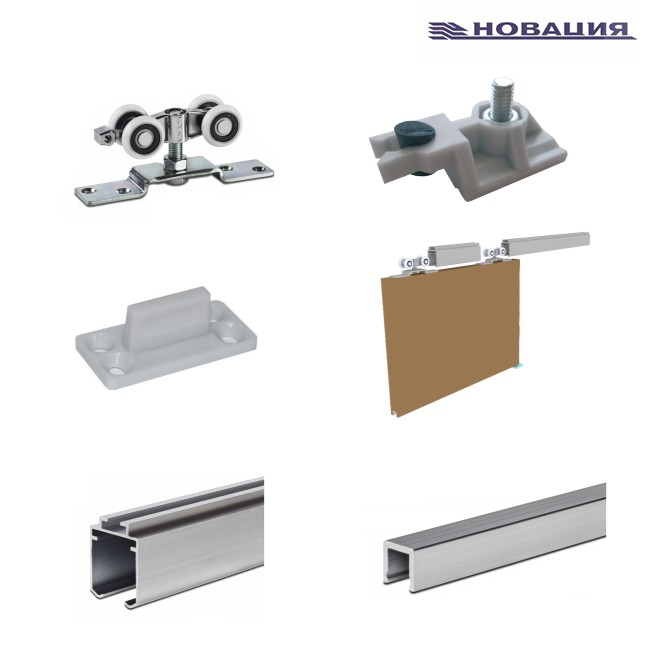

Комплект поставки:

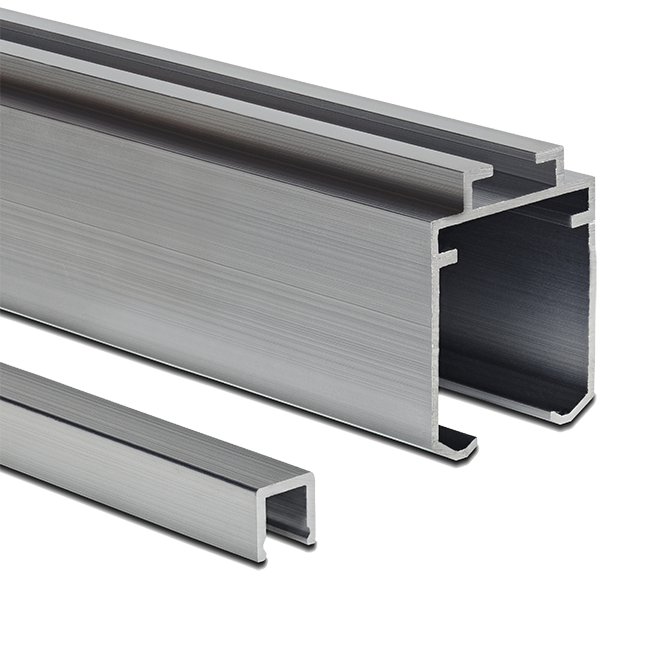

1. Верхний профиль 1 шт
2. Нижний профиль 1 шт

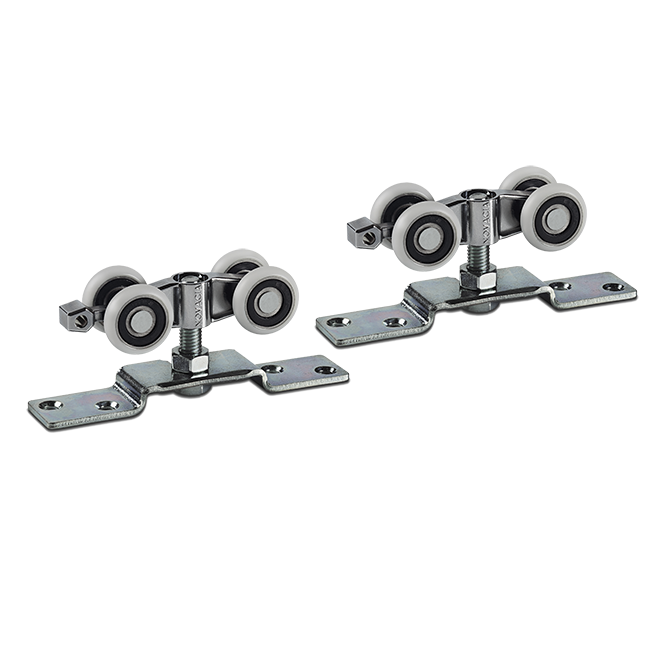

3. Роликовая каретка 2 шт
4. Стопор 2 шт
5. Флажок Т-образный 1 шт
6. Комплект крепления профиля

Техническое описание:

• Длина верхнего профиля - 2 м
• Длина нижнего профиля - 1000 мм
• Размер профиля - 33x33.4 мм
• Толщина стенки профиля - 1.2 мм
• Материал профиля - алюминий
• Материал колес - полиамид РА6

Для монтажа раздвижных межкомнатных дверей Вам понадобится дверное полотно, комплект Новатор-125 и установленная дверная коробка. Необходимая длина верхнего профиля равна ширине дверного полотна умноженная на два. Например: для дверей шириной 800 мм необходим профиль длинной 1,6 м.

Как высчитать расстояние от пола до верха профиля: высота двери + 52 мм.

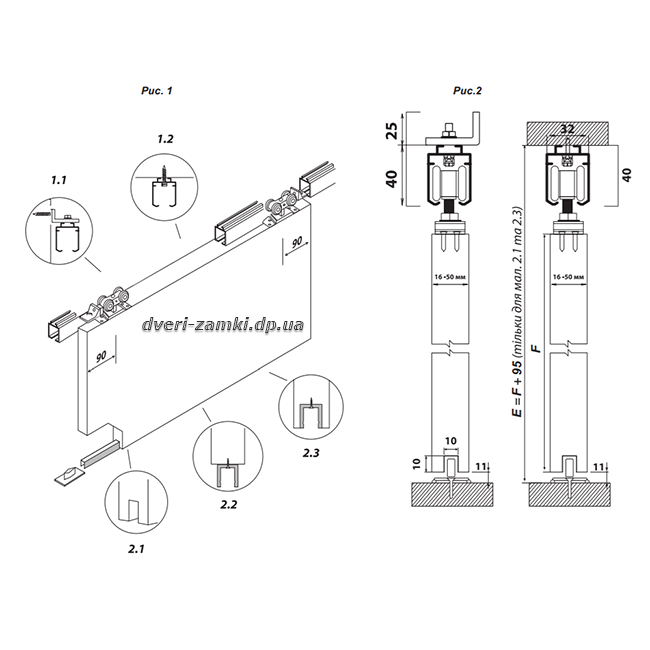

Монтаж раздвижной системы Новатор 125:

• Прикрутите уголки для крепления к профилю болтами с круглой головкой. Гайка должна быть сверху;
• Верхний профиль монтируется над дверным проемом к стене в горизонтальном положении, при помощи монтажных уголков;
• Прикрутите планки роликовых кареток к верхнему торцу дверного полотна. Центр роликовой каретки смещается на 100 мм от края дверей;
• Прикрутите нижний направляющий профиль к нижнему торцу дверей;
• В верхний профиль завидите стопора и роликовые каретки. Зафиксируйте стопора по краям профиля отверткой;
• Поставьте дверное полотно планками роликовых кареток на болты. Гайки полностью не закручивайте, болтами отрегулируйте вертикальное расположение дверного полотна. Закрутите гайки;
• Закройте двери. Вставьте нижний Т-образный элемент в паз нижнего профиля с той стороны, куда будут открываться двери. Дверное полотно должно быть в вертикальном положении.Сделайте отметку положения нижнего направляющего элемента на полу. Отведите в сторону двери и закрепите нижний пластиковый элемент;
• Закройте двери и переместите первый стопор, который фиксирует двери в закрытом положении и закрутите его отверткой. Зафиксируйте другой стопор;
• Необходимо очистить внутреннюю часть верхнего профиля от загрязнений.

Полиамид РА6 с успехом заменяет цветные металлы и сплавы, например, ЦАМ. Устойчив к химическому воздействию, обладает хорошими механическими и диэлектрическими свойствами, износостойкостью, может работать без смазки в узлах трения, хорошо обрабатывается фрезерованием, точением, сверлением, шлифованием. Сертифицирован на контакт с пищевыми продуктами
