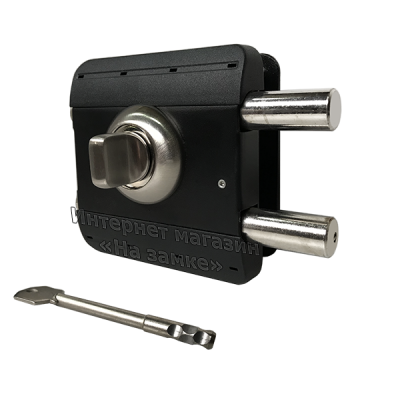

Замок Бар'єр-Каре ЗН1

Замок накладний циліндровий ЗН1 "Бар'єр-Каре" класу 4 (вищого) за ГОСТ 5089-2011.

Колір поворотної ручки матовий нікель.

Замок Бар'єр-Каре встановлюється на вхідні дерев'яні або металеві двері як додатковий замикаючий пристрій (бо не має засувки) накладним способом. Універсальність замку дозволяє монтувати його на ліві та праві двері без переналагодження, при цьому зберігається природний напрямок обертання ключа.

Зовні замок відкривається та закривається ключем. Повний виліт засуву відбувається за два оберти ключа. Зсередини замок керується ручкою. Повний виліт засуву відбувається за один оберт ручки. Відкриття замка ключем можливе за будь-якого положення ручки зсередини. Маючи високу стійкість до кримінального розтину та силового злому, замок Бар'єр Каре рекомендуємо для встановлення на Ваші двері. Повністю захисні властивості замку реалізуються на металевих конструкціях дверей.

Комплект поставки:

1. замок із поворотною ручкою
2. планка у відповідь плоска
3. планка у відповідь накладна
4. лицьова металева пластина
5. комплект ключів (5 шт)
6. болт М8х20 6 шт
7. гайка М8 6 шт
8. накладки декоративні на болти
9. коробка
10. паспорт

Технічні дані:

• Виробник - Полівектор
• Країна виробник - Росія м. Санкт-Петербург
• Габаритні розміри замка – 114х114х78 мм
• Товщина дверного полотна – від 20 до 70 мм.
• Backset – 63 мм
• Кількість секретів – понад 4 000 000
• Вага замку – 1.9 кг

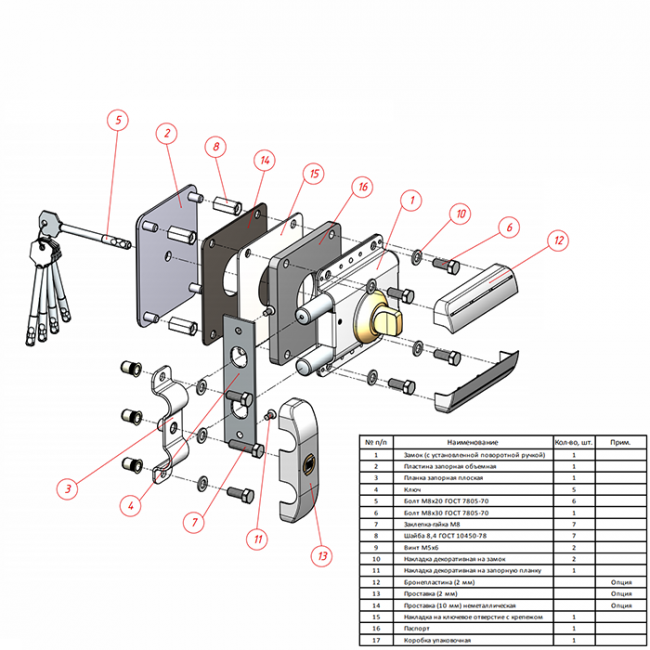

Пристрій замку:

Замок складається з кришки, засуву, основи, механізму секретності та запірної планки. Кришка виконана із 2-х мм сталі. На ній гвинтами закріплена ручка, шайба з повідками, пружина фіксації повідків. Ручка має квадратний вал (6х6 мм), якою повертає шайбу із двома повідками. Ці повідці, при обертанні ручки, взаємодіють із гребінцем засуву та переміщують його. Ці повідки служать для фіксації засуву в положенні замку «закрито». Засув являє собою два сталеві стрижні, що проходять через весь замок, довжиною по 160 мм і діаметром 17,8 мм, рознесених на 56 мм.

У стрижнях виконані радіальні глухі отвори, які вставлені направляючі для гребінки засуву. В одному стрижні засуву з торців виконані отвори, в які встановлені твердосплавні ролики, що вільно обертаються, що захищають засув від перепилювання. Гребінка виконана з 2 мм сталі та має «» -подібну форму. З одного боку гребінки є пази для повідців із приводом від ручки, а з іншого боку – від повідця механізму таємності.

Гребінка вставлена ​​між напрямними і підтискується у вихідний стан двома циліндричними пружинами, одягненими на напрямні. Особливістю гребінки є те, що вона захищена від кримінального віджиму у будь-якому положенні засуву. Для цього, з боку механізму секретності, у гребінці виконано вікно, в нижній край якого, при спробі віджати гребінці, упирається повідець механізму секретності. Це перешкоджає виведенню із зачеплення гребінки з повідками ручки.

З замку закріплений механізм секретності. Кріплення проводиться зсередини фіксуючими відгинними елементами, що припускає, при необхідності, заміну механізму секретності замка. Сам механізм секретності є апробованою конструкцією з 11 парами рознесених по всьому колу кодових штифтів і трубчастим ключем. Аналогічний механізм секретності застосовується у відомих замках "Бар'єр-4". Невелика відмінність пов'язана лише з тим, що в механізмі встановлено один повідець, а не два. Важливим моментом є те, що вісь ключового отвору механізму секретності зміщена щодо осі ручки, що є елементом захисту замку від такого методу кримінального злому, як свердління.

Основа з'єднується з кришкою замка двома заклепками, які легко перевстановити при заміні, наприклад, механізму секретності. Звісно, ​​що силове кріплення кришки замку до основи здійснюється чотирма болтами М8 під час монтажу замка на двері. Ці болти після закінчення установки замку закриваються декоративними накладками.

Залежно від конструкції одвірка двері замок може застосовуватися з двома видами запірної планки, а саме плоскою або об'ємною. Плоска планка має два овальні отвори під стрижні засуву і кріпиться до одвірка дверного блоку під прямим кутом до площини дверей. Об'ємна запірна планка (штампована деталь, що обгинає стрижні засуву) встановлюється на площину косяка паралельну площині дверей. При необхідності підгонка площини замка до площини установки об'ємної запірної планки проводиться за допомогою проставок під замок (опційна деталь). Кріпиться така запірна планка трьома гвинтами М8. Болти закриваються декоративною накладкою.
